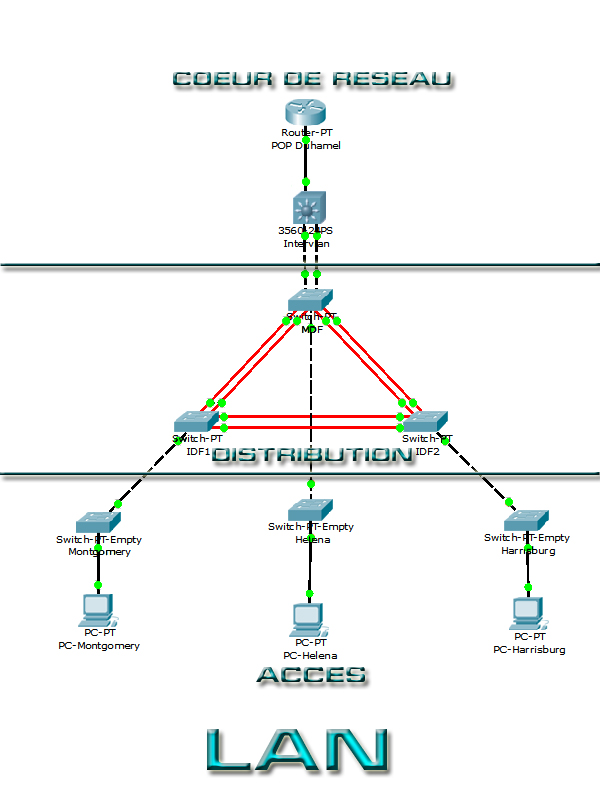

    Topologie réseau : le modèle hiérarchique en 3 couches



    - la couche cœur, « Core layer »
    - la couche distribution, « Distribution layer ».
    - la couche accès, « Access layer ».

    I-Cœur du réseau


    C’est la couche supérieure. Son rôle est simple : relier entre eux les différents segments du réseau, par exemple les sites distants, les LANs ou les étages d’une société.

    II-Distribution


    Son rôle est simple : filtrer, router, autoriser ou non les paquets… Nous sommes entre la couche Core et la couche Access, c’est-à-dire entre la partie « liaison » et la partie « utilisateurs ». Ici, on commence à diviser le réseau en segment, en ajoutant plusieurs routeurs/switchs de distribution, chacun étant connecté au Core d’un côté, et à la couche Access de l’autre.

    III-Accès


    C’est la dernière couche de notre modèle. Son rôle est simple mais très important : connecter les périphériques « end-users » au réseau.
    Mais aussi, assurer la sécurité !

    VI-Les avantages


    - Les réseaux peuvent être facilement étendus,
    - La redondance des couches principales et de distribution garantit la disponibilité de chemins d’accès,
    - L’agrégation de liaisons entre les niveaux et les commutateurs permettent d’augmenter le débit.
